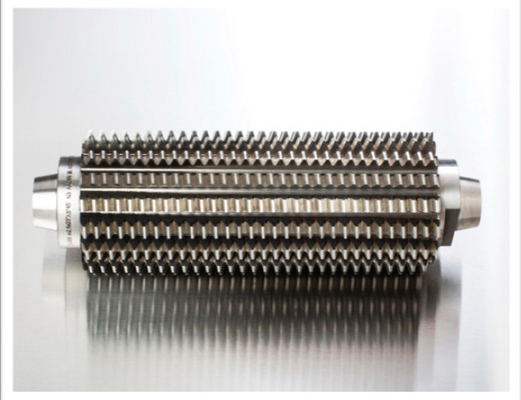

M1.5 - M5 গিয়ার কার্বাইড হব গিয়ার কাটিং টুল বর্ধিত মাল্টি হেড শ্যাঙ্ক সহ

 বর্ধিত মাল্টি-হেড শ্যাঙ্ক M1.5-M5 সহ কার্বাইড গিয়ার হব

গিয়ার হব
ছোট মডিউল গিয়ার হব M0.2-M1 Ø20-Ø32 AA, A গ্রেড
স্ট্যান্ডার্ড গিয়ার হব M1-M12 Ø55-Ø180 AA, A গ্রেড
সামনের শেভিং গিয়ার হব M1-M12 Ø55-Ø180 AA, A গ্রেড
গ্রাইন্ডিং গিয়ার হব M1-M12 Ø55-Ø180 AA, A গ্রেড
টপ কাট গিয়ার হব M0.2-M12 Ø15-Ø180 AA, A গ্রেড
চ্যামফারিং গিয়ার হব M0.8-M12 Ø15-Ø180 AA, A গ্রেড

যখন ছুরিটি ঘোরে, তখন গিয়ারটি তার অক্ষের চারপাশে একটি দাঁত ঘোরায়;যখন মাল্টি-হেড হব ঘোরে, গিয়ার দ্বারা ঘোরানো দাঁতের সংখ্যা হব হেডের সংখ্যার সমান।হেলিক্স কোণ 5° এর কম হলে ওয়ার্ম গিয়ার হবটি প্রায়শই একটি সোজা চিপ খাঁজে তৈরি হয়, যা উত্পাদন এবং তীক্ষ্ণ করার জন্য সুবিধাজনক;একটি বড় হেলিক্স কোণ সহ হবটি প্রায়শই একটি সর্পিল চিপ খাঁজে তৈরি করা হয়, যাতে বড় নেতিবাচক রেক কোণগুলির সাথে প্রান্ত কাটার অসুবিধা এড়ানো যায়।উচ্চ-গতির ইস্পাত দিয়ে তৈরি ছোট এবং মাঝারি মডুলাস গিয়ার হব সাধারণত একটি অবিচ্ছেদ্য কাঠামো গ্রহণ করে।উচ্চ-গতির ইস্পাত সংরক্ষণ করার জন্য, জাল করার অসুবিধা এড়াতে এবং মেটালোগ্রাফিক কাঠামোর উন্নতি করতে, 10 মিমি-এর বেশি মডুলাস সহ হব প্রায়শই একটি সন্নিবেশ কাঠামো গ্রহণ করে।
