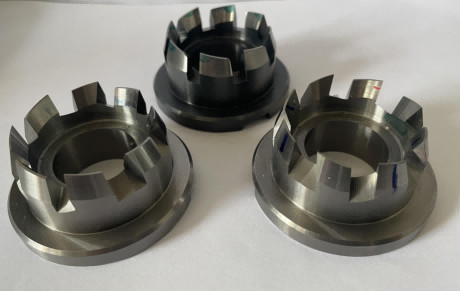

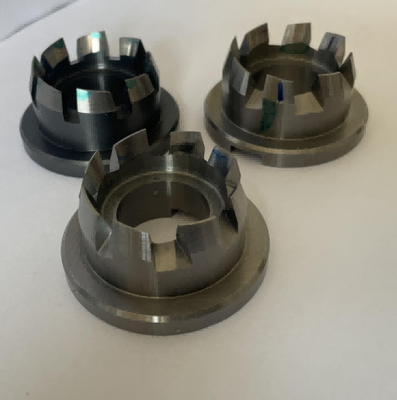

AT প্রলিপ্ত স্পাইরাল বেভেল গিয়ার কাটার নলাকার গ্লিসন কাটিং টুল

GLEASON স্পাইরাল বেভেল গিয়ার কাটার

স্পাইরাল বেভেল গিয়ার মিলিং কাটার, যা গ্লিসন মিলিং কাটার নামেও পরিচিত, 0.5 থেকে 15 মিমি মডুলাস সহ সর্পিল বেভেল গিয়ারগুলি প্রক্রিয়া করতে ব্যবহৃত হয়।সাধারণত ব্যবহৃত কাটার হেডগুলির একটি নামমাত্র ব্যাস 12.7 থেকে 457.2 মিমি (1/2 থেকে 18 ইঞ্চি) এবং মোট 10টি স্পেসিফিকেশন রয়েছে।12.7 ~ 50.8 মিমি (1/2 ~ 2 ইঞ্চি) মিলিং কাটার হেডটি ইন্টিগ্রাল টাইপের তৈরি, এবং বড় ব্যাসটি ইনসার্ট টাইপ দিয়ে তৈরি।মিলিং কাটার মাথা দুটি বিভাগে বিভক্ত করা যেতে পারে: রুক্ষ কাটিং কাটার মাথা এবং সূক্ষ্ম কাটা কাটার মাথা।রুক্ষ কাটিং ডিস্ক দুই ধরনের (অভ্যন্তরীণ কাটিং এবং বাহ্যিক কাটার জন্য দুই সেট দাঁত সহ) এবং তিন দিকে (আভ্যন্তরীণ কাটা, বাহ্যিক কাটা এবং উপরের কাটার জন্য তিন সেট দাঁত সহ) রয়েছে।দুই ধরনের সূক্ষ্ম-কাটিং ডিস্ক রয়েছে: একমুখী (অভ্যন্তরীণ বা বাইরের কাটিংয়ে শুধুমাত্র এক ধরনের দাঁত থাকে) এবং দ্বিমুখী।রুক্ষ কাটার কাটার মাথার জন্য অনেক কাটার দাঁত এবং ভাল অনমনীয়তা প্রয়োজন, এবং কাটার দাঁতের কাটার শক্তি সহ্য করার জন্য কাটার মাথার পিছনে একটি সমর্থন রিং রয়েছে;সূক্ষ্ম কাটিং কাটার মাথার জন্য উচ্চ নির্ভুলতা প্রয়োজন, gaskets এবং wedges সহ, ​​যা কাটার দাঁতের রেডিয়াল অবস্থানকে সুনির্দিষ্টভাবে সামঞ্জস্য করতে পারে।বিভিন্ন কাটার মাথার কাটার দাঁতের কাটা প্রান্ত সোজা এবং একটি নির্দিষ্ট দাঁত প্রোফাইল কোণ আছে।সঠিক ম্যাচিং দাঁত প্রোফাইল পেতে গণনা করা কাটার নম্বর অনুযায়ী কাটার দাঁত নির্বাচন করতে হবে এবং কাটার দাঁত ভারী করার জন্য বেলচা ব্যাক টাইপ গ্রহণ করা হয়।রেডিয়াল অবস্থান এবং দাঁত প্রোফাইল কোণ নাকাল পরে অপরিবর্তিত থাকে।উচ্চ-দক্ষতাসম্পন্ন গিয়ার মিলিং মেশিনের বিকাশের সাথে সাথে, বেশ কয়েকটি নতুন ধরণের মিলিং কাটার আবির্ভূত হয়েছে, যেমন রুক্ষ কাটার জন্য উচ্চ-দৃঢ়তা মিলিং কাটার, ওয়েজ-মাউন্টেড মিলিং কাটার, এবং বড় মেশিন করার সময় ব্যবহৃত সেমি-হবিং পদ্ধতি ছাড়াও চাকার নলাকার কাটার মাথা এবং সর্পিল গঠনকারী কাটার মাথা, ইত্যাদি।
