কাস্টমাইজড সাইজ মিলিং ইনডেক্সেবল স্লটিং কাটার কার্বাইড সন্নিবেশ সমাপ্ত

কার্বাইড ইনডেক্সেবল স্লটিং কাটার সন্নিবেশ করান

ইনডেক্সেবল কার্বাইড সন্নিবেশ স্লটিং কাটার একটি সেট

আন্তর্জাতিক মান অনুযায়ী, স্ট্যান্ডার্ড গিয়ার শেপার কাটারের নির্ভুলতা 3 প্রকারে বিভক্ত: এএ গ্রেড, এ গ্রেড এবং বি গ্রেড।যে গিয়ারগুলিকে পুনরায় শেভ করা বা গ্রাউন্ড করা দরকার সেগুলি প্রক্রিয়া করার জন্য, গিয়ারের দাঁতের পৃষ্ঠে একটি নির্দিষ্ট মেশিনিং অ্যালাউন্স রেখে যাওয়ার জন্য যথাক্রমে প্রি-শেভিং বা প্রি-গ্রাইন্ডিং গিয়ার শেপারগুলি ব্যবহার করা উচিত।অতএব, এই গিয়ার শেপারগুলির দাঁতের আকৃতি বিশেষভাবে ডিজাইন করা প্রয়োজন।

শ্রেণীবিভাগ:

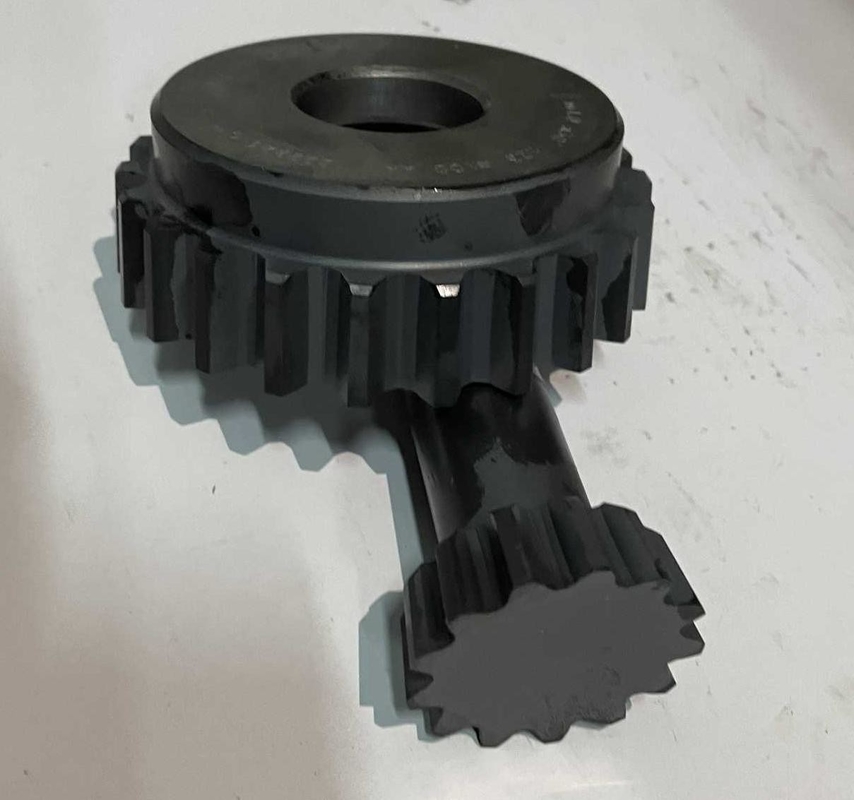

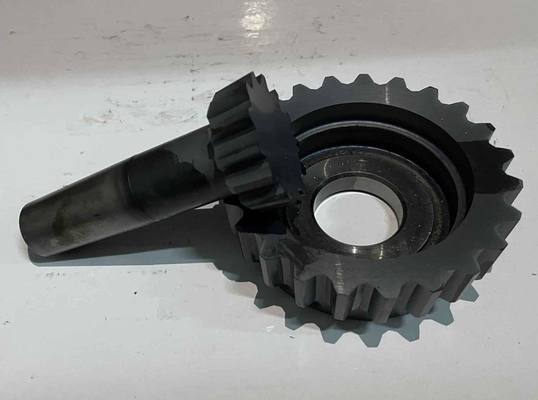

গিয়ার শেপার ব্লেডগুলি চার প্রকারে বিভক্ত: ডিস্ক, বাটি, সিলিন্ডার এবং টেপারড শ্যাঙ্ক তাদের আকার অনুসারে।
ডিস্ক শেপার কাটারগুলি মূলত অভ্যন্তরীণ এবং বাহ্যিক মেশিং স্পার, হেলিকাল এবং হেরিংবোন গিয়ার প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়।
বাটি-আকৃতির গিয়ার শেপার প্রধানত কাঁধ এবং একাধিক অভ্যন্তরীণ এবং বাহ্যিক মেশিং সহ স্পার গিয়ার প্রক্রিয়া করে।এটি এবং ডিস্ক-আকৃতির গিয়ার শেপারের মধ্যে পার্থক্য হল যে ক্ল্যাম্পিংয়ের জন্য ব্যবহৃত বাদামটি গিয়ার শেপারের শরীরে মিটমাট করা যেতে পারে।অতএব, প্রক্রিয়াকরণ বাধাগ্রস্ত হয় না.
নলাকার গিয়ার শেপারটি ছোট মডিউল সহ অভ্যন্তরীণ গিয়ার এবং বাহ্যিক গিয়ারগুলি প্রক্রিয়া করতে ব্যবহৃত হয় এবং অভ্যন্তরীণ গর্ত দ্বারা থ্রেডটি গিয়ার শেপারের প্রধান শ্যাফ্টে স্ক্রু করা হয়।
টেপার শ্যাঙ্ক শেপার প্রধানত অভ্যন্তরীণ মেশিং স্পার এবং হেলিকাল গিয়ার মেশিন করার জন্য ব্যবহৃত হয়।
