ওডিএম ক্লাস এ ইনডেক্সেবল স্লটিং কাটার এইচএসএস সোজা দাঁত সহ

সোজা দাঁত দিয়ে ইনডেক্সেবল স্লটিং কাটার

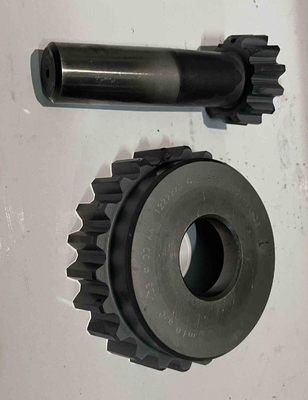

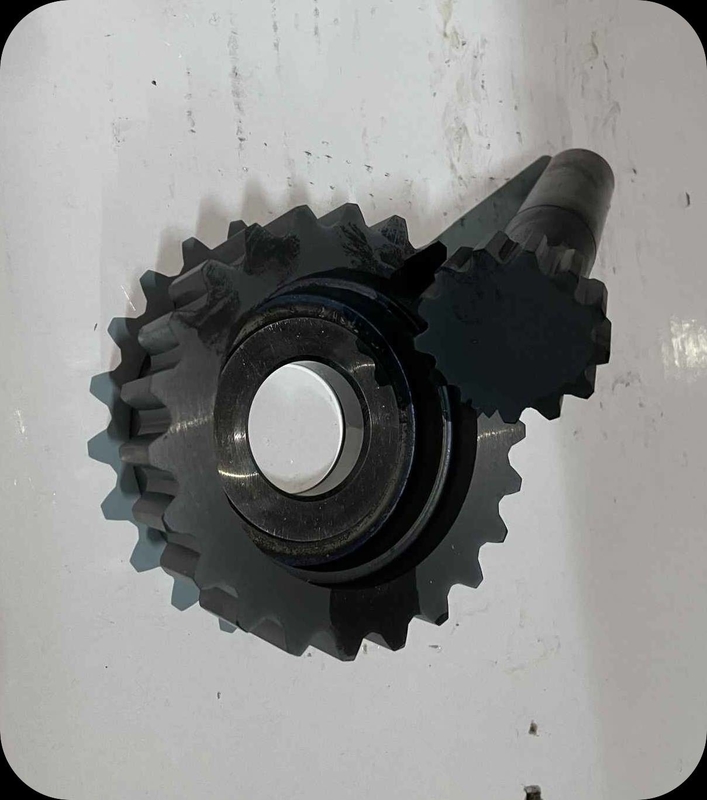

পণ্যের নাম: ট্যাপার শ্যাঙ্ক গিয়ার শেপার
প্রয়োগের সুযোগ: প্রধানত অভ্যন্তরীণ মেশিং স্পার এবং হেলিকাল গিয়ার প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়।এটি 20° চাপ কোণ সহ অভ্যন্তরীণ মেশিং স্পার গিয়ার প্রক্রিয়াকরণের জন্য ব্যবহৃত হয় এবং 30° চাপ কোণ সহ ফুলের গর্তগুলি অন্তর্ভুক্ত করে।এটি JB78, GB6081-85 মান এবং অ-মান অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।উচ্চ দক্ষতা, পণ্যের নির্ভুলতা গ্রেড 6-এ পৌঁছাতে পারে, প্রতিরোধের পরিধান করতে পারে।ছোট এবং গভীর অভ্যন্তরীণ দাঁত মেশিনের জন্য উপযুক্ত।
সঠিকতা শ্রেণী:ক্লাসক
প্রক্রিয়াকরণ উপাদান:উচ্চ গতির ইস্পাত
একটি গিয়ার শেপার হল একটি গিয়ার-আকৃতির বা র্যাক-আকৃতির গিয়ার মেশিনিং টুল।গিয়ার শেপার কাটারগুলি প্রজন্মের পদ্ধতি অনুসারে অভ্যন্তরীণ এবং বাহ্যিক মেশিং স্পার এবং হেলিকাল নলাকার গিয়ারগুলি প্রক্রিয়া করতে ব্যবহৃত হয় (গিয়ার মেশিনিং দেখুন)।গিয়ার শেপারের বৈশিষ্ট্য হল এটি খালি খাঁজ ছাড়াই কাঁধ, মাল্টি-স্টেজ গিয়ার এবং হেরিংবোন গিয়ার সহ গিয়ারগুলি প্রক্রিয়া করতে পারে।বিশেষ আকৃতির গিয়ার শেপারটি বিভিন্ন অন্যান্য প্রোফাইল যেমন ক্যাম এবং অভ্যন্তরীণ স্প্লাইনের সাথে ওয়ার্কপিস প্রক্রিয়া করতে পারে।
গিয়ার শেপার ছুরিগুলি চার প্রকারে বিভক্ত: ডিস্ক, বাটি, সিলিন্ডার এবং টেপারড শ্যাঙ্ক তাদের আকার অনুসারে।ডিস্ক শেপারটি মূলত অভ্যন্তরীণ এবং বাহ্যিক মেশিং সোজা দাঁত, গিয়ার শেপার হেলিকাল দাঁত এবং হেরিংবোন গিয়ার প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়।বাটি-আকৃতির গিয়ার শেপার প্রধানত কাঁধ এবং একাধিক অভ্যন্তরীণ এবং বাহ্যিক মেশিং সহ স্পার গিয়ার প্রক্রিয়া করে।এটি এবং ডিস্ক-আকৃতির গিয়ার শেপারের মধ্যে পার্থক্য হল যে ক্ল্যাম্পিংয়ের জন্য ব্যবহৃত বাদামটি গিয়ার শেপারের শরীরে মিটমাট করা যেতে পারে।অতএব, প্রক্রিয়াকরণ বাধাগ্রস্ত হয় না.নলাকার গিয়ার শেপারটি অভ্যন্তরীণ গিয়ার এবং ছোট বাহ্যিক গিয়ারগুলি প্রক্রিয়া করতে ব্যবহৃত হয় এবং অভ্যন্তরীণ গর্তের থ্রেড দ্বারা গিয়ার শেপারের প্রধান শ্যাফ্টে স্ক্রু করা হয়।টেপার শ্যাঙ্ক শেপারটি মূলত অভ্যন্তরীণ মেশিং স্পার এবং হেলিকাল গিয়ারগুলি মেশিন করার জন্য ব্যবহৃত হয়।
