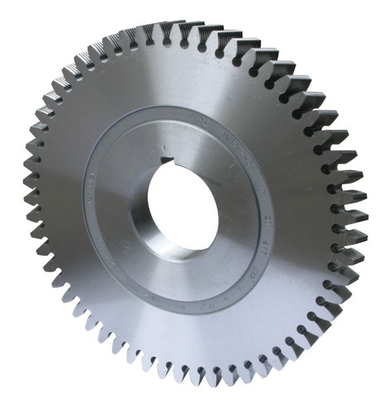

M2 কাস্টম গিয়ার শেভিং কাটার প্রচলিত প্রলিপ্ত সাধারণ মডিউল

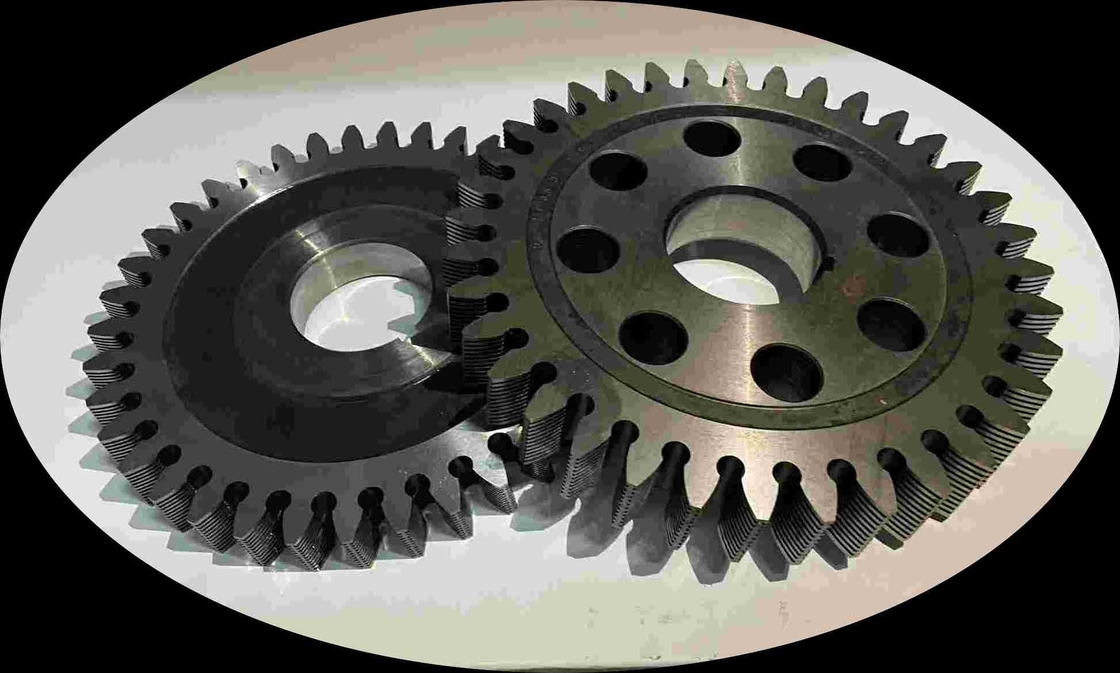

M2 উপাদান সাধারণ মডিউল প্রচলিত টাইপ গিয়ার শেভিং কাটার

প্রলিপ্ত টুল উপকরণ
টুলটি আবরণ টুলের কার্যকারিতা উন্নত করার একটি গুরুত্বপূর্ণ উপায়।প্রলিপ্ত সরঞ্জামগুলির উত্থান সরঞ্জামগুলির কাটিয়া কর্মক্ষমতাতে একটি বড় অগ্রগতি করেছে।প্রলিপ্ত টুলটি অবাধ্য যৌগের এক বা একাধিক স্তর দিয়ে প্রলিপ্ত করা হয় যাতে টুলের শরীরে ভালো পরিধান প্রতিরোধ ক্ষমতা থাকে, যা শক্ত আবরণের সাথে টুল ম্যাট্রিক্সকে একত্রিত করে, যার ফলে টুলটির কার্যক্ষমতা ব্যাপকভাবে উন্নত হয়।প্রলিপ্ত সরঞ্জামগুলি মেশিনের দক্ষতা উন্নত করতে পারে, মেশিনের নির্ভুলতা উন্নত করতে পারে, সরঞ্জামের আয়ু বাড়াতে পারে এবং মেশিনের খরচ কমাতে পারে।
নতুন CNC মেশিন টুলে ব্যবহৃত প্রায় 80% কাটিং টুল লেপা টুল ব্যবহার করে।প্রলিপ্ত সরঞ্জাম ভবিষ্যতে CNC মেশিনিং ক্ষেত্রে সবচেয়ে গুরুত্বপূর্ণ হাতিয়ার বৈচিত্র্য হবে.
(1) প্রলিপ্ত সরঞ্জামের প্রকার
বিভিন্ন আবরণ পদ্ধতি অনুসারে, প্রলিপ্ত সরঞ্জামগুলিকে রাসায়নিক বাষ্প জমা (CVD) প্রলিপ্ত সরঞ্জাম এবং শারীরিক বাষ্প জমা (PVD) প্রলিপ্ত সরঞ্জামগুলিতে ভাগ করা যেতে পারে।প্রলিপ্ত সিমেন্টযুক্ত কার্বাইড সরঞ্জামগুলি সাধারণত রাসায়নিক বাষ্প জমা ব্যবহার করে এবং জমা তাপমাত্রা প্রায় 1000 °C হয়।প্রলিপ্ত উচ্চ গতির ইস্পাত সরঞ্জাম সাধারণত শারীরিক বাষ্প জমা ব্যবহার করে, এবং জমা তাপমাত্রা প্রায় 500 °C হয়;
প্রলিপ্ত টুলের বিভিন্ন সাবস্ট্রেট ম্যাটেরিয়াল অনুযায়ী, প্রলিপ্ত টুলগুলিকে কার্বাইড-কোটেড টুল, হাই-স্পিড স্টিল-কোটেড টুল এবং সিরামিক এবং সুপারহার্ড ম্যাটেরিয়াল (হীরা এবং কিউবিক বোরন নাইট্রাইড) এর প্রলিপ্ত টুলে ভাগ করা যায়।
আবরণ উপাদানের প্রকৃতি অনুযায়ী, প্রলিপ্ত সরঞ্জাম দুটি বিভাগে বিভক্ত করা যেতে পারে, যথা "হার্ড" প্রলিপ্ত সরঞ্জাম এবং "নরম" প্রলিপ্ত সরঞ্জাম।"হার্ড" প্রলিপ্ত সরঞ্জামগুলির প্রধান লক্ষ্য হল উচ্চ কঠোরতা এবং পরিধান প্রতিরোধের।প্রধান সুবিধা হল উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের, সাধারণত TiC এবং TiN আবরণ।"নরম" আবরণ সরঞ্জামগুলির লক্ষ্য হল ঘর্ষণের একটি কম সহগ, যা স্ব-তৈলাক্তকরণ সরঞ্জাম হিসাবেও পরিচিত, যার ওয়ার্কপিস উপাদানের সাথে ঘর্ষণ রয়েছে।সহগ খুবই কম, মাত্র 0.1, যা বন্ধন কমাতে পারে, ঘর্ষণ কমাতে পারে এবং কাটিং ফোর্স এবং কাটিং তাপমাত্রা কমাতে পারে।
ন্যানোওটিং টুলস সম্প্রতি তৈরি করা হয়েছে।এই প্রলিপ্ত টুল বিভিন্ন কার্যকরী এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করতে বিভিন্ন আবরণ উপকরণ (যেমন ধাতু/ধাতু, ধাতু/সিরামিক, সিরামিক/সিরামিক, ইত্যাদি) এর বিভিন্ন সমন্বয় ব্যবহার করতে পারে।যুক্তিসঙ্গতভাবে ডিজাইন করা ন্যানো-লেপ টুল উপাদান চমৎকার বিরোধী ঘর্ষণ, বিরোধী পরিধান এবং স্ব-তৈলাক্ত বৈশিষ্ট্য আছে, যা উচ্চ গতির শুষ্ক কাটিয়া জন্য উপযুক্ত করতে পারেন.
(2) প্রলিপ্ত সরঞ্জামের বৈশিষ্ট্য
① ভাল যান্ত্রিক এবং কাটিয়া কর্মক্ষমতা: প্রলিপ্ত টুল বেস উপাদান এবং আবরণ উপাদানের চমৎকার বৈশিষ্ট্যগুলিকে একত্রিত করে, যা শুধুমাত্র বেসের ভাল শক্ততা এবং উচ্চ শক্তি বজায় রাখে না, তবে উচ্চ কঠোরতা, উচ্চ পরিধান প্রতিরোধের এবং কম শক্তিও রয়েছে আবরণ এরঘর্ষণ গুণাঙ্ক.অতএব, প্রলিপ্ত টুলের কাটার গতি আনকোটেড টুলের তুলনায় 2 গুণ বেশি হতে পারে এবং একটি উচ্চ ফিড রেট অনুমোদিত।প্রলিপ্ত টুলের জীবনও উন্নত হয়।
② শক্তিশালী বহুমুখিতা: প্রলিপ্ত সরঞ্জামগুলির বহুমুখীতার বিস্তৃত পরিসর রয়েছে এবং প্রক্রিয়াকরণের পরিসর উল্লেখযোগ্যভাবে প্রসারিত।একাধিক নন-কোটেড টুলের পরিবর্তে একটি প্রলিপ্ত টুল ব্যবহার করা যেতে পারে।
③ আবরণের বেধ: আবরণের বেধ বৃদ্ধির সাথে সাথে টুলের আয়ুও বাড়বে, কিন্তু যখন আবরণের বেধ সম্পৃক্ততায় পৌঁছাবে তখন টুলের আয়ু উল্লেখযোগ্যভাবে বৃদ্ধি পাবে না।যখন আবরণ খুব পুরু হয়, এটি পিলিং সৃষ্টি করা সহজ;যখন আবরণ খুব পাতলা হয়, পরিধান প্রতিরোধের দরিদ্র হয়.
④ রিগ্রিন্ডেবিলিটি: লেপা ব্লেডের রিগ্রিন্ডেবিলিটি দুর্বল, লেপের সরঞ্জাম জটিল, প্রক্রিয়ার প্রয়োজনীয়তা বেশি এবং লেপের সময় দীর্ঘ।
⑤ আবরণ উপাদান: বিভিন্ন আবরণ উপকরণ সঙ্গে সরঞ্জাম বিভিন্ন কাটিয়া কর্মক্ষমতা আছে.উদাহরণস্বরূপ, কম গতিতে কাটার সময়, টিআইসি আবরণ প্রভাবশালী হয়;উচ্চ গতিতে কাটার সময়, টিআইএন আরও উপযুক্ত।
(3) প্রলিপ্ত সরঞ্জামের প্রয়োগ
সিএনসি মেশিনিংয়ের ক্ষেত্রে প্রলিপ্ত সরঞ্জামগুলির দুর্দান্ত সম্ভাবনা রয়েছে এবং ভবিষ্যতে সিএনসি মেশিনিংয়ের ক্ষেত্রে সবচেয়ে গুরুত্বপূর্ণ সরঞ্জাম বৈচিত্র্য হবে।উচ্চ-গতির কাটিং মেশিনের চাহিদা মেটাতে এন্ড মিল, রিমার, ড্রিল, কম্পাউন্ড হোল মেশিনিং টুল, গিয়ার হব, গিয়ার শেপার, শেভিং কাটার, ফর্মিং ব্রোচ এবং বিভিন্ন মেশিন-ক্ল্যাম্পড ইনডেক্সেবল ইনসার্টে লেপ প্রযুক্তি প্রয়োগ করা হয়েছে।ইস্পাত এবং ঢালাই লোহা, তাপ-প্রতিরোধী সংকর ধাতু এবং অ লৌহঘটিত ধাতুর মতো উপকরণের প্রয়োজন।
