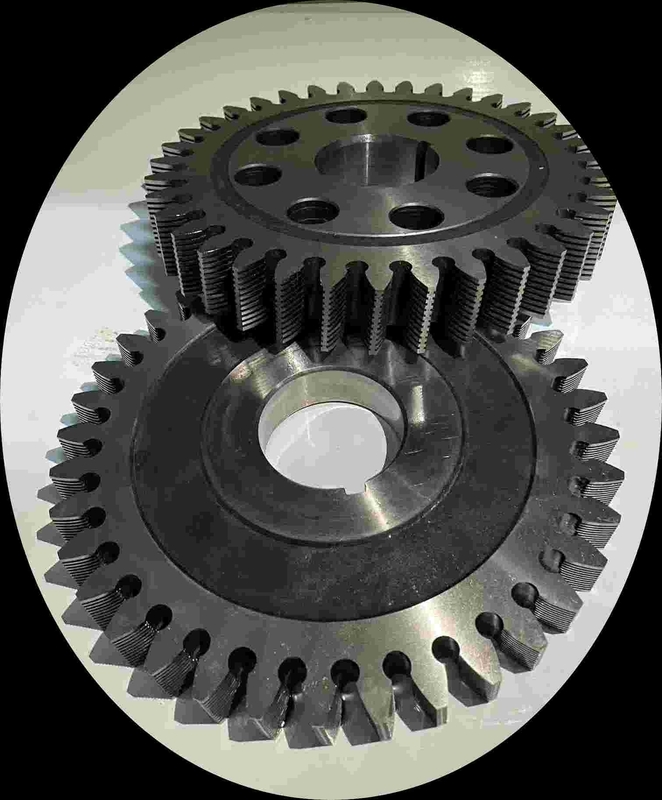

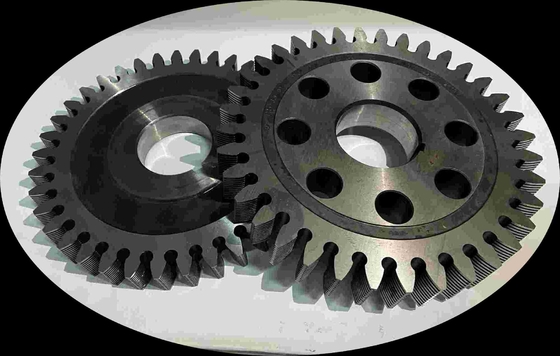

প্রচলিত গিয়ার শেভিং কাটার

দাঁতের পৃষ্ঠে কাটিয়া প্রান্ত তৈরি করে অনেক সরু খাঁজ রয়েছে এবং হেলিকাল গিয়ার মেশিংয়ের নীতি অনুসারে ওয়ার্কপিস প্রক্রিয়া করতে গিয়ার-আকৃতির গিয়ার প্রক্রিয়াকরণ টুল ব্যবহার করা হয়।প্রক্রিয়াকরণের সময়, কাটার গিয়ারের দাঁতের পৃষ্ঠ থেকে হুইস্কারের মতো সূক্ষ্ম চিপগুলি কেটে ফেলে, তাই একে শেভিং কাটার বলা হয়।শেভিং কাটারটি হবিং এবং শেপ করার পরে গিয়ার দাঁত শেষ করতে ব্যবহৃত হয় (গিয়ার মেশিনিং দেখুন)।সাধারণত ব্যবহৃত ডিস্ক শেভিং কাটারটি একটি শক্ত হেলিকাল নলাকার গিয়ারের মতো।দাঁতের পৃষ্ঠে খাঁজের দুটি রূপ রয়েছে: একটি পুরো রিং গিয়ারের খাঁজের মাধ্যমে একটি বৃত্তাকার বা হেলিকাল, এবং খাঁজে দুটি খাঁজ রয়েছে।ক্রস বিভাগ আয়তক্ষেত্রাকার বা trapezoidal হতে পারে।এই ধরনের শেভিং কাটার ভোঁতা এবং শুধুমাত্র সামনের অংশ (স্লট) তীক্ষ্ণ করা হয় এবং দাঁতের আকৃতি এবং বাইরের ব্যাস পরিবর্তন হয় না।যেহেতু থ্রু গ্রুভ খুব গভীর করা যায় না, এটি শুধুমাত্র মডিউলের জন্য উপযুক্ত।রেজার 1.75 মিমি থেকে কম;অন্যটি হ'ল উভয় পাশের খাঁজগুলি অবরুদ্ধ এবং সেগুলিকে চিরুনি আকৃতির সন্নিবেশ দিয়ে আলাদাভাবে ঢোকানো হয়।ছোট গর্ত।ভোঁতা ব্যবহারের পরে এই ধরনের ক্ষুরকে পুনরায় গোলাকার দাঁতের আকৃতি এবং দাঁতের উপরের নলাকার পৃষ্ঠ হতে হবে।
