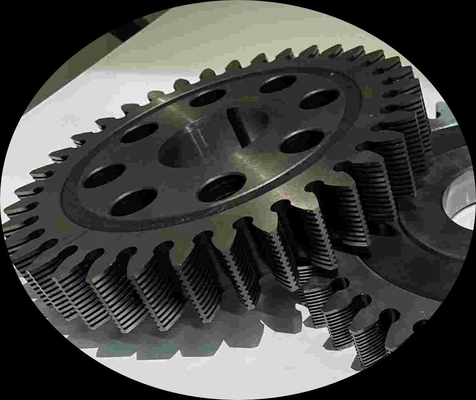

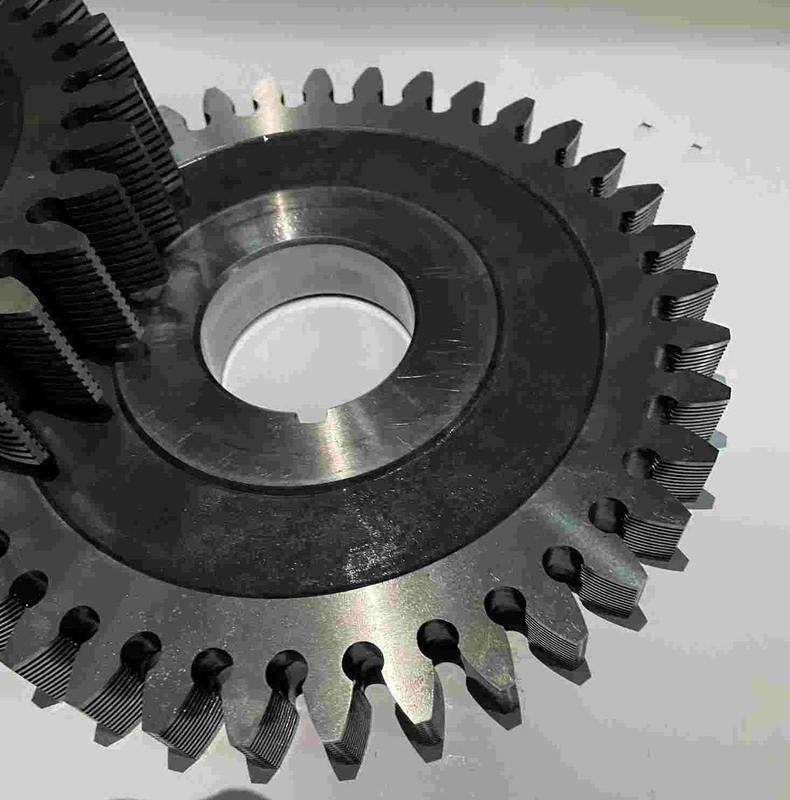

একত্রিত মডিউল সিএনসি গিয়ার কাটিং একক প্রান্তের রেজার দিয়ে কালো

উচ্চ মানের গিয়ার শেভিং কাটার

একত্রিত সুপারহার্ড উপাদান একক প্রান্ত রেজার
1. একটি একত্রিত সুপারহার্ড উপাদান একক-ধারযুক্ত শেভিং ছুরি প্রধানত একটি কাটার বডি, একটি স্তরায়ণ, একটি গ্রন্থি, একটি বন্ধন স্ক্রু এবং একটি সমন্বয় প্রক্রিয়া দ্বারা গঠিত।স্তরায়ণটি সুপারহার্ড উপাদান কিউবিক বোরন নাইট্রাইড বা হীরা দিয়ে তৈরি, ল্যামিনেশন সমতলটি অক্ষের সাথে লম্ব এবং কাটার বডিতে হাতাযুক্ত।এটি বৈশিষ্ট্যযুক্ত যে কাটার বডি 7 এর স্লিভ করা ল্যামিনেশনগুলি গিয়ার আকৃতির ল্যামিনেশন।যখন দাঁতের পুরুত্ব সামঞ্জস্য করা হয় না, তখন শুধুমাত্র তিনটি টুকরা ইনস্টল করা হয়, একটি হল কাটিং পিস 5, এবং বাকি দুটি টুকরা হল গাইড পিস 3, এর কাটিয়া টুকরোটি কাটার দাঁতের সম্পূর্ণ পুরুত্বের মাঝখানে অবস্থিত এবং এর দুটি গাইড টুকরা 3 কাটিং পিস 5 এর উভয় পাশে সমান দূরত্বে স্থাপন করা হয়েছে এবং কাটিং পিস 5 এবং গাইড পিস 3 যথাক্রমে প্যাড 4 এবং 6 দ্বারা পৃথক করা হয়েছে।, এবং অবস্থান নির্ধারণের জন্য পজিশনিং পিন 8 ব্যবহার করুন;যদি দাঁতের পুরুত্ব সামঞ্জস্য করার প্রয়োজন হয়, কাটিং পিস 5 এবং গাইড পিস 3 প্রতিটি দুটি ল্যামিনেশনের সমন্বয়ে গঠিত এবং মোট ছয়টি গিয়ার-আকৃতির ল্যামিনেশন ইনস্টল করা হয়, অর্থাৎ অ্যাডজাস্টেবল কাটিং পিস 11 এবং অ্যাডজাস্টেবল গাইড পিস। 9 প্রদান করা হয়েছে, এবং বিজোড়-সংখ্যাযুক্ত ল্যামিনেশনগুলি প্রতিটি পজিশনিং পিন 8 দ্বারা স্থাপন করা হয়েছে। বিজোড়-সংখ্যার ল্যামিনেশন 1, 3, এবং 5 বাম দাঁতের প্রোফাইল 14 গঠন করে, এবং জোড়-সংখ্যাযুক্ত ল্যামিনেশন 2, 4, এবং 6 ফর্ম ডান দাঁত প্রোফাইল 15. একক-আকারের ল্যামিনেশনের কিছু দুটি স্ক্রু ছিদ্র 12 এবং দ্বিগুণ-আকারের ল্যামিনেশনের 13টি সংশ্লিষ্ট স্ক্রু গর্ত দুটি সমন্বয় গর্ত তৈরি করে এবং দুটি সমন্বয় গর্ত 180° দ্বারা পৃথক করা হয়, অর্থাৎ দুটি সমন্বয় গর্ত একই গিয়ার-আকৃতির ল্যামিনেশনে অবস্থিত।ব্যাস উপর, এটি অবশেষে গ্রন্থি এবং স্ক্রু 2 দ্বারা fastened হয়।
